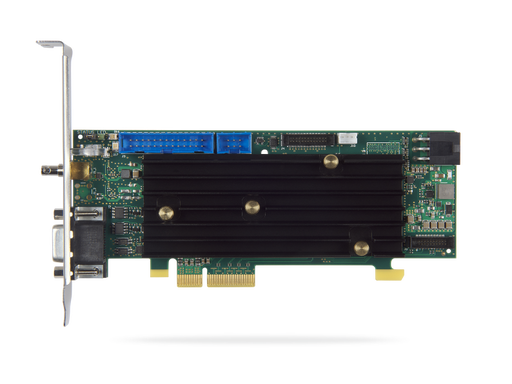

Coaxlink Mono CXP-12 Euresys单口cxp12数据采集卡

Euresys Coaxlink Mono CXP-12（型号：3621）

定位：单路 CoaXPress-12（CXP-12）图像采集卡，PCIe 3.0 x4、无风扇半高、单路 12.5Gbps 带宽，适配高速 / 高分辨率面阵 / 线阵相机。

一、核心接口与带宽

• 相机接口：1×CoaXPress-12（CXP-12），兼容 CXP-2.1/2.0/1.1/1.0
• 连接器：Micro-BNC（75Ω，HD-BNC™）×1
• 相机带宽：12.5Gbps（1,250MB/s）
• 主机总线：PCIe 3.0（Gen3）x4，8.0GT/s
• 总线带宽：持续3,350MB/s，峰值 3,900MB/s
• PoCXP 供电：24VDC，单路最大25W；支持电压 / 电流监测、过载保护

二、线缆长度（标准 75Ω 同轴线）

• CXP-12（12.5Gbps）：40m
• CXP-6（6.25Gbps）：72m
• CXP-3（3Gbps）：100m

三、I/O 与触发

• 外部 I/O：15 针高密度 D-Sub×1，含 10 路数字 I/O
  • LVDS 输入 ×2
  • 单端 TTL 输入 / 输出 ×2
  • 隔离 TTL 输入 ×4
  • 隔离 TTL 输出 ×2
• 触发功能：硬件触发、软件触发、编码器同步（线阵）、连续 / 离散扫描

四、机械与电气

• 形态：半高（Low‑Profile）、半长 PCIe 卡
• 散热：被动无风扇散热器
• 尺寸：167.6×68.9mm（不含挡板）
• 重量：约 159g
• 功耗：典型 11.5W（不含相机 / I/O）
• 工作温度：0°C～+50°C
• 存储温度：-20°C～+70°C
• 合规：CE/FCC/RoHS/EN55022/32 Class B

五、软件与兼容性

• SDK：eGrabber SDK，兼容 GenICam、CoaXPress
• 系统：Windows/Linux（x86/x64）
• 固件：支持面阵（Area‑Scan）/ 线阵（Line‑Scan）双模式

六、关键特性

• 单路 CXP‑12 最高带宽：12.5Gbps，超 Camera Link Full 带宽
• 长距离稳定传输：40m@CXP‑12，降低布线成本
• 无风扇高可靠：被动散热，适合工业严苛环境
• PoCXP 简化布线：同缆传输图像 + 供电 + 控制信号

七、典型应用

• 高速面阵检测：半导体、电子制造、3D 扫描
• 高线阵扫描：印刷、薄膜、金属、光伏
• 高分辨率成像：显微、科研、天文
